T73-130mm/R38-76mm Zelfborend ankerboorboortje

Productdetails:

Plaats van herkomst:	China
Merknaam:	MIROC
Certificering:	ISO
Modelnummer:	T73-130 mm/R38-76 mm

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1
Levertijd:	20-30
Levering vermogen:	3000

Contact

Gedetailleerde productomschrijving

Materiaal:	High Strength Alloy Steel	Diameter ((mm):	42/51//76/90/100/110/115/130/150/160/180/200
Draad:	Links/rechts	Specificatie:	R25/R32/R38/R51/T30/T40/T53/T76/T103
Oppervlaktebehandeling:	Thermisch verzinkt	Item:	zelfborende ankerstang
Markeren:	zelfborende ankerbout , T73-130 mm rotsborrel , R38-76 mm ankerboor

T73-130mm/R38-76mm Zelfborende Ankerbout Boorbeitel

Productbeschrijving

Zelfborende ankers kunnen de problemen van moeilijk te boren gaten in losse en gebroken grond overwinnen. Het kan de stabilisatie van de helling realiseren.

De T73 zelfaangedreven bout kan worden aangesloten op een grout machine om te grouten tijdens het boren om het verankeringseffect te bereiken. De bouwefficiëntie is hoger dan die van gewone holle bouten en is geschikt voor gebroken en moeilijk te vormen omringend gesteente.
Er is geen noodzaak voor behuizingswandbescherming tijdens de bouw, wat de bouwefficiëntie aanzienlijk kan verbeteren, de bouwperiode kan verkorten en de totale kosten van het project kan verlagen.
De holle boutbody kan willekeurig worden gesneden en verlengd door verbindingshulzen. Daarom kan de zelfaangedreven bout ook worden geconstrueerd in de smalle ruimte waar grote apparatuur niet kan komen.
Vergeleken met de conventionele boorpijp is de T73 zelfaangedreven bout uitgerust met een verscheidenheid aan boren, die kunnen worden geselecteerd op basis van de eigenschappen van verschillende rotslagen en grond tijdens de bouw, wat de boorefficiëntie kan verbeteren.

Kenmerken

Het keurt superieure zelfborende holle ankerbout goed, de algehele bout heeft een sterke sterkte.
Toepassingsbereik is breed
Handig voor bediening.

Hollow Anchor Bar (Holle Ankerstang)

Maat	Buitendiameter (mm)	Binnendiameter (mm)	Ultieme Belasting (kN)	Vloeigrens (kN)	Gewicht (Kg/m)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

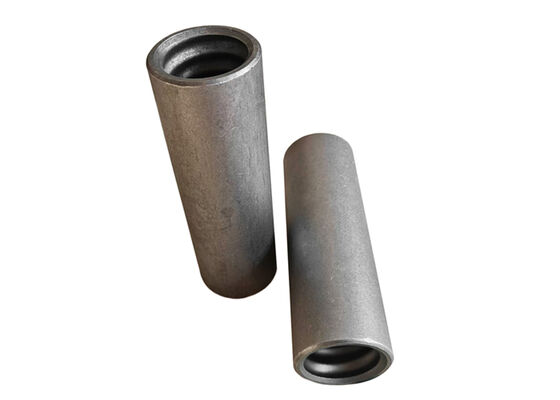

Koppeling

Maat	Buitendiameter (mm)	Lengte (mm)	Gewicht (Kg/pc)	Opmerking
SST73	89	235	3.82	Met afdichtingsstructuur
	95	245	5.70

Sferische Kraagmoer

Maat	Sleutelmaat (mm)	Lengte (mm)	Gewicht (Kg/pc)
SET73	95	70	1.90

Platte Plaat

Maat	Afmetingen (mm)	Dikte (mm)	Gatdiameter (mm)	Gewicht (Kg/pc)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

Centraleur

Maat	Buitendiameter (mm)	Lengte (mm)	Gewicht (Kg/pc)
SET73	130	65	1.08

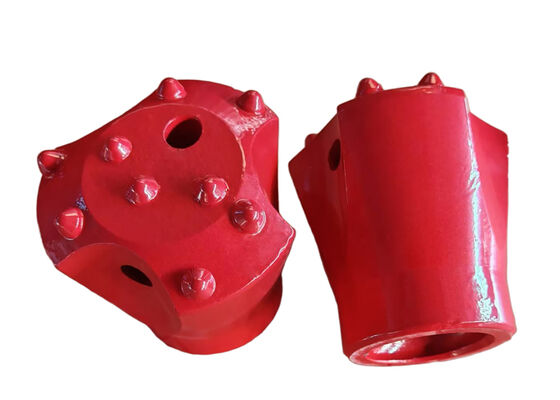

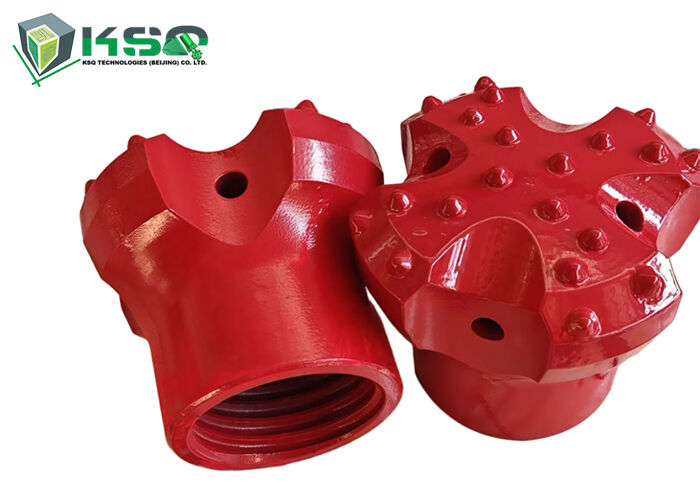

Boorbeitel

Maat	Buitendiameter (mm)	Gewicht (Kg/pc)	Toepassingsbereik (Advies)
EX			Zand, opvulling, grind
SST73/130	130	4.00
SST73/175	175	6.80
EXX			Zachtere sedimentaire gesteenten zoals mergels, modderstenen, siltsteen
SST73/130	130	4.00
Klei Boor			Klei, zachte grond, mergels, los zand of grind
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			Verweerde rots, stenen muren, puin
SST73/130	130	4.70

1. Boorbereiding

De boorhoek, lengte, mengverhouding van de slurry en de selectie van de boren moeten worden bepaald op basis van de rotsformatie. De meeste tunnelvoorspanondersteuning zal 51, 76 zelfaangedreven bouten gebruiken. Pas de boorhoek van de rotsboor aan op basis van het terrein en de geologische omstandigheden.

2. Boren en grouten

Wanneer de zelfborende ankerbouten lang zijn en moeten worden gesplitst, moet de boor op het voorste uiteinde van het eerste deel van de ankerstang worden geplaatst en moet het achtereinde van het stanglichaam worden aangesloten op de grout machine via de roterende grout adapter. Tijdens het boren wordt gegrout en wordt de slurry in het gat en in de scheuren van de rotsmassa geperst om de rotsmassa te consolideren en in de diepe stabiele rotsmassa te blijven en samen te hechten met de stabiele laag als de slurry stolt.

3. Ankerstang verbindingslengte

Wanneer er 30 cm over is in het eerste deel van de ankerstang, stop dan met boren, plaats een verbindingshuls met kunstmatige smeerolie op het uiteinde van het vorige deel van de ankerstang en verbind vervolgens het tweede deel van de ankerstang, enzovoort, totdat het boren de ontwerplengte bereikt. Aan het einde van het boren wordt de ankerstang minstens 10 cm blootgelegd, wat handig is voor het installeren van de gewelfde achterplaat en de kogelmoer.

4. Trekproef

Na de constructie van de zelfaangedreven bout moet de trekproef van de bout worden uitgevoerd om te controleren of deze voldoet aan de ontwerpgrens van de trekkracht. Voor elke 300 bouten in het werkgebied moeten niet minder dan 3 bouten willekeurig worden gecontroleerd op de trekproef om ervoor te zorgen dat het constructie-effect voldoet aan de verwachte eisen. Het bovenstaande is het antwoord op de vraag hoe de tunnel door de kiezelsteenlaag te ondersteunen. De kwaliteit van de ondersteuning beïnvloedt de veiligheid van de tunnelconstructie. Het is noodzakelijk om ondersteunende materialen te gebruiken met rijke succesvolle ondersteuningsgevallen en rijke constructiegevalverificatie.

De zelfborende ankerbouten geproduceerd door KSQ hebben veel tunneltoepassingsgevallen en kunnen klanten een complete set oplossingen bieden. U bent van harte welkom om te informeren.
