| Plaats van herkomst: | Shandong China (vasteland) |
| Merknaam: | MIROC |
| Certificering: | GB / API / ISO |
| Modelnummer: | De RE hamer en de beetjes van DTH |
| Min. bestelaantal: | 1 stuk |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | Karton of houten doos |
| Levertijd: | 1-20 Dagen |
| Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 8000 stukken per maand |
| Type: | De hamers en de beetjes van DTH | Materiaal: | Hardmetaal |
|---|---|---|---|
| Verwerking: | Thermische behandeling | Kleur: | Blauwe, Gouden enz. |
| Effect/min: | <> | Beetjesteel: | RE054, RE140, RE052, RE547 |
| Hoog licht: | onderaan de hulpmiddelen van de gatenboring,onderaan gatenhamer |
||

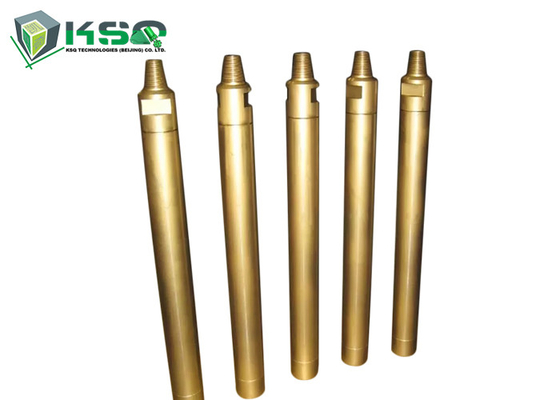

5“ RE040/RE542/RE545 door Omgekeerde Omloopdownhole Hamerdth Hamer en Beetjes
In DTH-boring, is het beetje van de rotsboring een voortzetting van de steel, die de zuiger van de rotsboor direct slaat. Aangezien de zuiger in direct contact met het boorbeetje is, wordt weinig energie verloren. Dit geeft DTH borend een bijna constant penetratietarief ongeacht gatenlengte.
DTH-de beetjes zijn in paren gerangschikt met hun overeenkomstige hamers (door gatendiameter en latconfiguratie te boren). De klanten kunnen hun DTH-beetjes aanpassen op diverse manieren, zoals het veranderen van het het tussenvoegselprofiel van het wolframcarbide (sferisch, ballistisch, enz.), gezichtsprofiel (vlak concaaf, convex gezicht, enz.), en het spoelen van gaten.
• Middelgroot tot grote grootte boordiameters
• De werken in hoge drukwaaier, geschikt voor het boren diep gatenlengten
Toepassingen van DTH-Beetje
• Ondergrondse mijnbouw
• Het een tunnel graven
• Steengroevebenching verrichtingen
Specificatie van DTH-Beetjes
|
Productcode en Korte Beschrijving |
Spoelende Gaten |
Diameter (mm) |
Gewicht (kg) |
Maatknopen (No.x mm) |
Voorknopen (Geen x mm) |
DTH-Hamer |
|
DTH65PQ |
1 |
68 - 72 |
1.5 |
X12 4 |
X12 3 |
DTH65 |
|
DTH75PQ |
3 |
75 - 77 |
2.4 |
X12 5 |
X12 3 |
DTH70 |
|
DTH76PQ |
2 |
76 - 78 |
2.5 |
X12 5 |
X12 3 |
DTH76 |
|
DTH76-78 |
2 |
78 - 82 |
2.6 |
X12 5 |
X12 3 |
DTH76 |
|
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
|
DTH90A |
3 |
90 - 95 |
3.6 |
6 x 14 |
X12 4 |
DTH80, DTH80X |
|
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
X12 6 |
X12 4 |
DTH80XD |
|
Dth80-ii-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
Dth80-II |
|
DTH90B |
3 |
90 - 95 |
3.8 |
6 x 14 |
X12 4 |
DTH90, DTH90-I |
|
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 x 14 |
1 X12, X12 3 (Sferisch) |
DTH90, DTH90-I |
|
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 x 14 ( Sferisch) |
(Sferisch) X12 4 |
DTH90, DTH90-I |
|
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 (Ballistisch) x 14 |
(Ballistisch) X12 4 |
DTH90, DTH90-I |
Technisch Handboek van DTH-Hamer
|
Lage Druk DTH-Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
Dth80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
Middel Druk DTH-Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
|
Highpressure DTH-Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3.5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
|
Efficiënte Hoogte Druk DTH Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6.8 - 20 |
980 |
860 - 1610 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9.6 - 24,8 |
1870 |
1100 - 1350 |
|
Door Omgekeerde Omloop DTH-Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4.2 - 11,7 |
475 |
≥800 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5.7 - 14,2 |
600 |
≥800 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6.5 - 19,3 |
791 |
810 - 1200 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
