Plaats van herkomst: | China (vasteland) |
Merknaam: | MIROC by KSQ |
Certificering: | API |
Modelnummer: | DTH380 |
Min. bestelaantal: | 1 stuk |
---|---|
Prijs: | negotiation |
Verpakking Details: | Karton of houten doos |
Levertijd: | 1-20 Dagen |
Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 8000 stukken per maand |
Product Nmae: | DTH-Boorbeetjes | Type: | DTH Hammer en Bit |
---|---|---|---|
Materiaal: | Tungsten Carbide | Verwerking: | CNC malen en merkgebonden thermische behandeling |
Reeks: | OPDRACHT, QL, BR, NUMA | kleur: | Blauwe, Gouden enz. |
Effect/min: | 860-1510 | Beetjesteel: | Numa100, Numa120, SD8, SD10 |
Hoog licht: | carbide getipte boorbeetjes,dth hamerbeetjes |

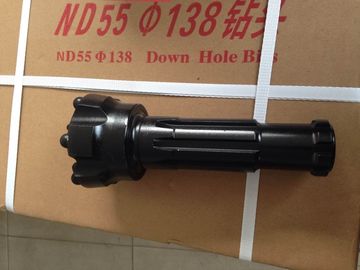

Het Wolframcarbide van hoge drukdth Hamers onderaan de Beetjes van de Gaten12inch DTH Boor voor Mijnbouw
In DTH-boring, is het beetje van de rotsboring een voortzetting van de steel, die de zuiger van de rotsboor direct slaat. Aangezien de zuiger in direct contact met het boorbeetje is, wordt weinig energie verloren. Dit geeft DTH borend een bijna constant penetratietarief ongeacht gatenlengte.
DTH-de beetjes zijn in paren gerangschikt met hun overeenkomstige hamers (door gatendiameter en latconfiguratie te boren). De klanten kunnen hun DTH-beetjes aanpassen op diverse manieren, zoals het veranderen van het het tussenvoegselprofiel van het wolframcarbide (sferisch, ballistisch, enz.), gezichtsprofiel (vlak concaaf, convex gezicht, enz.), en het spoelen van gaten.
• Middelgroot tot grote grootte boordiameters
• De werken in hoge drukwaaier, geschikt voor het boren diep gatenlengten
Toepassingen van DTH-Beetje
• Ondergrondse mijnbouw
• Het een tunnel graven
• Steengroevebenching verrichtingen
Specificatie van DTH-Beetjes
Productcode en Korte Beschrijving |
Spoelende Gaten |
Diameter (mm) |
Gewicht (kg) |
Maatknopen (No.x mm) |
Voorknopen (Geen x mm) |
DTH-Hamer |
DTH65PQ |
1 |
68 - 72 |
1.5 |
X12 4 |
X12 3 |
DTH65 |
DTH75PQ |
3 |
75 - 77 |
2.4 |
X12 5 |
X12 3 |
DTH70 |
DTH76PQ |
2 |
76 - 78 |
2.5 |
X12 5 |
X12 3 |
DTH76 |
DTH76-78 |
2 |
78 - 82 |
2.6 |
X12 5 |
X12 3 |
DTH76 |
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
DTH90A |
3 |
90 - 95 |
3.6 |
6 x 14 |
X12 4 |
DTH80, DTH80X |
DTH80XD-90 |
3 |
90 - 95 |
3.4 |
X12 6 |
X12 4 |
DTH80XD |
Dth80-ii-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
Dth80-II |
DTH90B |
3 |
90 - 95 |
3.8 |
6 x 14 |
X12 4 |
DTH90, DTH90-I |
DTH90T1 |
2 |
90 - 95 |
3.6 |
6 x 14 |
1 X12, X12 3 (Sferisch) |
DTH90, DTH90-I |
DTH90T2 |
2 |
90 - 95 |
3.8 |
6 x 14 ( Sferisch) |
(Sferisch) X12 4 |
DTH90, DTH90-I |
DTH90T3J |
3 |
90 - 95 |
3.6 |
6 (Ballistisch) x 14 |
(Ballistisch) X12 4 |
DTH90, DTH90-I |
Technisch Handboek van DTH-Hamer
Lage Druk DTH-Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2.5 |
51 |
≥810 |
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
5 |
Dth80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4.5 |
75 |
≥800 |
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5.5 |
85 |
≥800 |
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
9 |
Dth90-I |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5.5 |
120 |
≥820 |
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19.5 |
420 |
≥790 |
Middelgrote Druk DTH-Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
Highpressure DTH-Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4.3 - 14,2 |
205 |
950 - 1500 |
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3.5 - 18 |
304 |
≥800 |
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
335 |
≥800 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3.5 - 15 |
400 |
≥820 |
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5.7 - 18 |
590 |
810 - 1470 |
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6.5 - 18 |
700 |
810 - 1500 |
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4.5 - 18 |
800 |
840 - 1500 |
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8.5 - 25 |
822 |
820 - 1475 |
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
Efficiënte Hoogte Druk DTH Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6.8 - 20 |
980 |
860 - 1610 |
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9.6 - 24,8 |
1870 |
1100 - 1350 |
Door Omgekeerde Omloop DTH Hamer |
Productcode en Memorandum Beschrijving |
Boring Diameter (mm) |
Hamer Lengte (mm) |
Extern Diameter (mm) |
Het werken Druk (Mpa) |
Lucht Consumptie (m3/min) |
Torsie (N.m) |
Effect Frequentie (n/min) |
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4.2 - 11,7 |
475 |
≥800 |
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5.7 - 14,2 |
600 |
≥800 |
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6.5 - 19,3 |
791 |
810 - 1200 |
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
12 - 30,8 |
1040 |
660 - 1208 |
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
15 - 34 |
1260 |
600 - 1230 |
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
20 - 37,8 |
1250 |
600 - 1150 |
Concurrentievoordeel
• De hoogwaardige tussenvoegsels van het wolframcarbide
• De beetjeorganismen vervaardigden van hoogwaardig staal en verwerkten gebruikend overzichtscnc machines en thermische behandeling
