Plaats van herkomst: | Shandong China (Vasteland) |
Merknaam: | MIROC |
Certificering: | GB / ISO |
Modelnummer: | Rotsbout |
Min. bestelaantal: | 100 |
---|---|
Prijs: | negotiation |
Verpakking Details: | Karton/Houten Doos of Gebaseerd op Klanten |
Levertijd: | 1-5 dagen |
Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 9000000 kg per maand |
Materiaal: | Het staal van de legeringsstructuur | Capaciteit: | >200KN |
---|---|---|---|
Type: | R25N - T76S | Diameter van: | 25mm130mm |
kleur: | gebaseerd op klanten | Lengte: | 700cm |
Hoog licht: | zelf boorbouten,zelf boorankers |

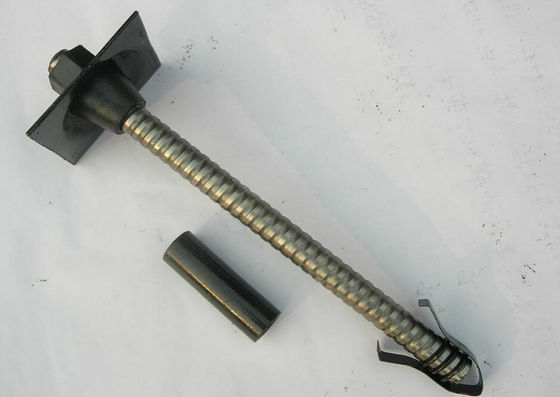

Hoog Anticorrosief van de de Boutt76n Legering van het Capaciteits Zelf Booranker de Structuurstaal
Ankerbout
De ankerbout betekent een staaf die de structuren of de geotechnische lading naar een stabiele rots overbrengt
de vormingen, het bestaat uit staaf, boorbeetje, koppeling, plaat, die kurk en noot voegen. Het is geweest
wijd gebruikt in het tunnling, mijnbouw, hellingsstabilisatie, tunneldiseasesbehandeling en dak het steunen
van undergroundworks. Het is want de losse grond (de klei, schuurt brosse enz.) Holle ankerstaaf van wordt gemaakt
naadloze buis met met hoge weerstand.
Eigenschappen van holle grounting ankerbout
• Bijzonder geschikt voor moeilijke grondvoorwaarden.
• Een hoog tarief van installatie sinds boring, plaatsend en voegend kan in één enkele verrichting worden uitgevoerd.
• Het zelf boorsysteem elimineert de eis ten aanzien van een ingesloten boorgat.
• Installatie met het gelijktijdige voegen mogelijke boring en.
• Gemakkelijke installatie in alle richtingen, ook naar omhoog.
• Geschikt om in beperkte ruimte, hoogte en op gebied van moeilijke toegang te werken.
• Eenvoudig post voegend systeem. • Hetondergedompelde galvaniseren voor corrosiebescherming
Toepassingen in het Een tunnel graven & Gemalen Techniek
• Het radiale vastbouten
• Hellingsstabilisatie
• Forepoling
• Micro- injectiestapel
• Gezichtsstabilisatie
• Tijdelijk steunanker
• Poortvoorbereiding
• Grond het nagelen
De Boutbeschrijving van het zelf-boringsanker
|
||||||||
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Buitendiameter (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
Interne Diameter (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
Uiteindelijke Ladingscapaciteit (kN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
De Capaciteit van de opbrengstlading (kN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
Treksterkte, Rm (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
Opbrengststerkte, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
Gewicht (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
Draadtype (linker) |
ISO10208 |
ISO1720 |
De Norm van MAI T76 |
|||||
Staalkwaliteit |
En10083-1 (het Staal van de Legeringsstructuur) |
|||||||
Vergeleken bij koolstofstaal, heeft het staal van de legeringsstructuur hoge anticorrosieve capaciteit en hoge mechanisch. |
Ankerplaat
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Afmeting (mm) |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
Dikte (mm) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
Gatendiameter (mm) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
Gewicht (KG/PC) |
1.4 |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
18 |
18 |
Koude met meetkunde wordt misvormd die |
Ankerkoppeling
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Buitendiameter (mm) |
35 |
42 |
42 |
52 |
63 |
63 |
95 |
95 |
Lengte (mm) |
120 |
145 |
160or190 |
180 |
180 |
200 |
200 |
200 |
Gewicht |
0.45 |
0.7 |
0.75 |
1.4 |
1.7 |
1.9 |
6.4 |
6.4 |
|
Het machinaal bewerkte middeneinde van de staalkoppeling |

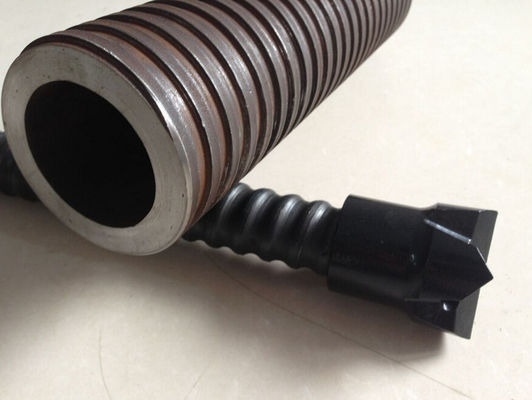

Boorbeetje
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
diameter (mm) |
41.51 |
51.76.90 |
90.100.110.115.130 |
130.150.160.180.200 |
||||
Verhard dwarsbeetje (EX) |
Verhard dwarsbeetje voor losse aan middelgrote dichte voorwaarde met kleine keien. |
|||||||
Wolfram dwarsbeetje (EXX) |
TC dwarsbeetje voor zachte aan middelgrote rots voor mations |
|||||||
Verhard knoopbeetje (S) |
Verhard buuton beetje voor unconsolidated rots met keien. |
|||||||
De knoopbeetje van de wolframkoolstof (ESS) |
Knoopbeetje met TC tussenvoegsels voor middelgrote rots voor vormingen. |
|||||||
Verhard boogbeetje (eg) |
Het verharde boorbeetje met geoptimaliseerde meetkunde voor unconsoliddated grond met kleine keien. |
|||||||
De boogbeetje van de wolframkoolstof (ECC) |
TC boorbeetje met geoptimaliseerde meetkunde voor zachte aan middelgrote rotsvormingen. |
|||||||
Verharde dalingscenterboor (EY) |
Verhard dwarsbeetje voor losse aan middelgrote dichte grondvoorwaarden |
|||||||
TC dalingscenterboor (EY) |
TC boorbeetje voor zachte aan middelgrote rotsvormingen. |
|||||||
Gietend kleibeetje (EW) |
Gietend kleibeetje met geoptimaliseerde meetkunde voor zeer zacht tot zacht caly. |
|||||||
Machinaal bewerkt staalbeetje of Casring-staalbeetje |
Ankernoot
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Zeer belangrijke grootte (mm) |
41 |
46 |
46 |
50 |
75 |
75 |
100 |
100 |
Lengte (mm) |
135 |
45 |
45 |
55 |
70 |
70 |
80 |
80 |
Gewicht (kg/pc) |
0.25 |
0.35 |
0.35 |
0.5 |
1.55 |
1.55 |
3.6 |
3.6 |
|
Machinaal bewerkte staalnoot of gietende staalnoot |
Van de t-draad de Gegevens van Technial Ankerbout
Bartype |
Buitendiameter (mm) |
Binnendiameter (mm) |
Dwarsdoorsnede (mm2) |
Uiteindelijke Lading KN |
Strekgrens KN |
Gewicht (kg/m) |
Verlaten draad Rechts |
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Lift of recht |
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Lift of recht |
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Lift of recht |
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Lift of recht |
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Lift of recht |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Lift of recht |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Lift of recht |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Lift of recht |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Lift of recht |
