| Materiaal: | Het staal van de legeringsstructuur | Capaciteit: | >200KN |
|---|---|---|---|
| draadtype: | linker | Diameter van: | 38mm |
| kleur: | gebaseerd op klanten | Lengte: | 600cm |
| Hoog licht: | zelf boorbouten,De Bouten van het staalanker |
||

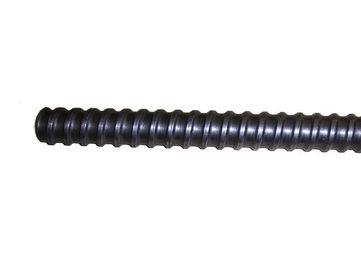

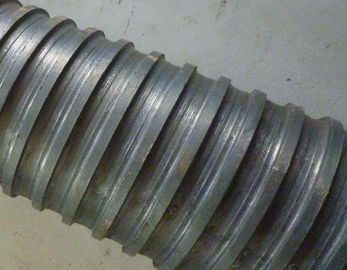

Het Materiaal van de tunnelbouw T76S/R38N Zelf Boorankerbout voor Bouw
Ankerbout
De ankerbout betekent een staaf die de structuren of de geotechnische lading naar een stabiele rots overbrengt

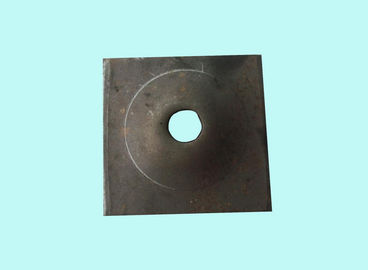

de vormingen, het bestaat uit staaf, boorbeetje, koppeling, plaat, die kurk en noot voegen. Het is geweest
wijd gebruikt in het tunnling, mijnbouw, hellingsstabilisatie, tunneldiseasesbehandeling en dak het steunen

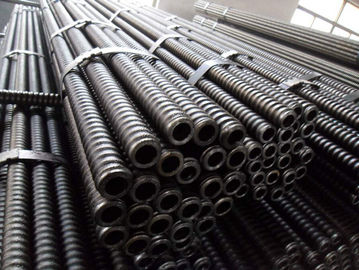

van undergroundworks. Het is want de losse grond (de klei, schuurt brosse enz.) Holle ankerstaaf van wordt gemaakt
naadloze buis met met hoge weerstand.
Eigenschappen van holle grounting ankerbout
• Bijzonder geschikt voor moeilijke grondvoorwaarden.
• Een hoog tarief van installatie sinds boring, plaatsend en voegend kan in één enkele verrichting worden uitgevoerd.
• Het zelf boorsysteem elimineert de eis ten aanzien van een ingesloten boorgat.
• Installatie met het gelijktijdige voegen mogelijke boring en.
• Gemakkelijke installatie in alle richtingen, ook naar omhoog.
• Geschikt om in beperkte ruimte, hoogte en op gebied van moeilijke toegang te werken.
• Eenvoudig post voegend systeem. • Hetondergedompelde galvaniseren voor corrosiebescherming
Toepassingen in het Een tunnel graven & Gemalen Techniek
• Het radiale vastbouten
• Hellingsstabilisatie
• Forepoling
• Micro- injectiestapel
• Gezichtsstabilisatie
• Tijdelijk steunanker
• Poortvoorbereiding
• Grond het nagelen
De Boutbeschrijving van het zelf-boringsanker
|
|
||||||||
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Buitendiameter (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
Interne Diameter (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
Uiteindelijke Ladingscapaciteit (kN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
De Capaciteit van de opbrengstlading (kN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
Treksterkte, Rm (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Opbrengststerkte, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
Gewicht (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
Draadtype (linker) |
ISO10208 |
ISO1720 |
De Norm van MAI T76 |
|||||
|
Staalkwaliteit |
En10083-1 (het Staal van de Legeringsstructuur) |
|||||||
|
Vergeleken bij koolstofstaal, heeft het staal van de legeringsstructuur hoge anticorrosieve capaciteit en hoge mechanisch. |
||||||||
| Ankerbar | T40/20 | T40/16 |
| Buitendiameter (mm) | 40 | 40 |
| Interne Diameter (mm) | 20 | 16 |
| Gebied in dwarsdoorsnede (mm ²) | 713 | 910 |
| Uiteindelijke lading (kN) | 540 | 660 |
| Opbrengstlading (kN) | 430 | 525 |
| Gewicht (kg/m) | 5.6 | 7.15 |
| Draadtype | T Internationale Norm | |
| Draad (Verlaten /right-hand) | Links of rechts | |
| Lengte (m) | (1) x2, x3, x4, x5, x6 | |
Van de t-draad de Gegevens van Technial Ankerbout
|
Bartype |
Buitendiameter (mm) |
Binnendiameter (mm) |
Dwarsdoorsnede (mm2) |
Uiteindelijke Lading KN |
Strekgrens KN |
Gewicht (kg/m) |
Verlaten draad Rechts |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Lift of recht |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Lift of recht |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Lift of recht |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Lift of recht |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Lift of recht |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Lift of recht |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Lift of recht |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Lift of recht |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Lift of recht |
