| Plaats van herkomst: | China |
| Merknaam: | MIROC |
| Certificering: | API |
| Modelnummer: | DTH hamer |
| Min. bestelaantal: | 1 stukdth Hamer |
|---|---|
| Prijs: | negotiation |
| Verpakking Details: | kartondoos of houten doos |
| Levertijd: | 25 dagen |
| Levering vermogen: | 20000 stukken per maand |
| naam: | DTH hamer | Reeks: | CIR, BR, COP, DHD, OPDRACHT, QL, BR, NUMA |
|---|---|---|---|
| formaat: | 3“, 3.5“, 4“, 5“, 6“, 8“, 10“, 12“ enz. | Type: | Met Voetklep, Geen Voetklep |
| Gebruik: | Het een tunnel graven, Mijnbouw, het Uithakken, Waterput | kleur: | Groen, Zwart, Oranje, Blauw, Gouden |
| Hoog licht: | onderaan de hulpmiddelen van de gatenboring,onderaan de gatenhamer |
||
Hoge Luchtdruk 4 " DTH-Hamers en beetjes SD4/QL40/DHD340/M40 voor mijnbouw en waterput
In DTH-hamers, is het beetje van de rotsboring een voortzetting van de steel, die de zuiger van de rotsboor direct slaat. Aangezien de zuiger in direct contact met het boorbeetje is, wordt weinig energie verloren. Dit geeft DTH-hamers een bijna constant penetratietarief ongeacht gatenlengte.
Basisinformatie
| Punten | Vervangingsdelen |
| 1 | Hoogste sub |
| 2 | O-ring van hoogste sub |
| 3 | Doorbraakring |
| 4 | Controleklep |
| 5 | De lente |
| 6 | Compressiebuffer |
| 7 | Luchtverdeler |
| 8 | Interne cilinder |
| 9 | Zuiger |
| 10 | Externe cilinder |
| 11 | Gidskoker |
| 12 | O-ring van eindering |
| 13 | Eindering |
| 14 | Doorbraakring |
| 15 | Aandrijvingsbrok |
| 16 | Boorbeetje |

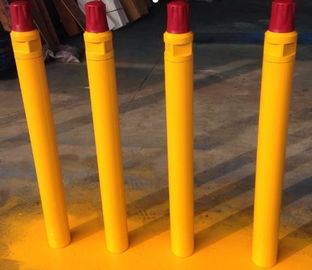

Foto's
QL40 hamerspecificatie
| Boordiameter (mm) | Hamerlengte (mm) | Uitwendige diameter (mm) | Gewicht (kg) | ||||
| φ110-φ135 | 1097 (zonder beetje) | 99 | 41 (zonder beetje) | ||||
| Werkdruk (Mpa) | Luchtconsumptie (m ³ /min) | ||||||
| 1.2-2.0 | 1.0Mpa: 6m ³ /min | 1.8Mpa: 10m ³ /min | 2.4Mpa: 15m ³ /min | ||||
| Effecttarief bij 17 bar | De Draad van de verbindingsstaaf | Geadviseerde Omwentelingssnelheid | Beetjesteel | ||||
| 27HZ | API 2-3/8“ Reg. | 25-40 r/min. | QL40 | ||||
DHD340 hamerspecificatie
| Boordiameter (mm) | Hamerlengte (mm) | Uitwendige diameter (mm) | Gewicht (kg) | ||||
| φ108-φ130 | 881 (zonder beetje) | φ99 | 38 | ||||
| Werkdruk (bar) | Luchtconsumptie (m ³ /min) | ||||||
| 8.0-30.0 | 10bar: 5 | 18bar: 10.2 | 24bar: 15 | ||||
| De Draad van de verbindingsstaaf | Beetjesteel | ||||||
| API 2-3/8“ Reg. | DHD340A (met Voetklep) | ||||||
|
Type
|
Model
|
Lengte
(mm)
|
Gewicht
(kg)
|
Externe Dia. (mm)
|
Gatenwaaier
(mm)
|
|
3,5 duim
|
DHD3.5
|
930
|
25
|
Φ82
|
Φ90-110
|
|
4 duim
|
DHD340
|
1030
|
39
|
Φ99
|
Φ110-135
|
|
SD4
|
1084
|
40.5
|
Φ99
|
||
|
QL40
|
1097
|
41
|
Φ99
|
||
|
Mission40
|
1005
|
40
|
Φ99
|
||
|
5 duim
|
DHD350
|
1214
|
76.5
|
Φ125
|
Φ135-155
|
|
SD5
|
1175
|
72.5
|
Φ125
|
||
|
QL50
|
1147
|
73
|
Φ125
|
||
|
Mission50
|
1110
|
68.5
|
Φ125
|
||
|
6 duim
|
DHD360
|
1248
|
100
|
Φ142
|
Φ155-190
|
|
SD6
|
1261
|
100
|
Φ142
|
||
|
QL60
|
1212
|
95
|
Φ146
|
||
|
Mission60
|
1161
|
90
|
Φ146
|
||
|
8 duim
|
D85
|
1492
|
188
|
Φ180
|
Φ195-254
|
|
SD8
|
1463
|
192
|
Φ180
|
||
|
QL80
|
1465
|
182
|
Φ180
|
||
|
Mission80
|
1338
|
176
|
Φ180
|
||
|
10 duim
|
SD10
|
1502
|
290
|
Φ226
|
Φ254-311
|
|
NUMA100
|
1510
|
288
|
Φ226
|
||
|
12 duim
|
DHD1120
|
Allen kunnen volgens uw verzoeken worden ontworpen!
|
|||
|
Numa120
|
|||||
|
Numa 125
|
|||||
Toepassingen
• Ondergrondse mijnbouw
• Onderaan de boring van de gatenrots
Concurrentievoordeel
• De betrouwbaardere distributie van de Valvelesslucht.
• Eenvoudig ontwerp van de zuiger. Spanwijdte met lange levensuur.
• Efficiëntere energieoverdracht, snellere het boren snelheid, lage luchtconsumptie en lager olieverbruik.
• Minder interne delen, eenvoudige structuur, minder mislukking en gemakkelijker te handhaven.
• Gemakkelijk aan gedemonteerd omdat hoogste sub, de aandrijvingsklem en de externe cilinder door veelvoudige stappendraad worden aangesloten.
