| Plaats van herkomst: | China |
| Merknaam: | MIROC DTH Rock Drilling Tools |
| Certificering: | API |
| Modelnummer: | QL reeksdth Hamer zonder Voetklep |
| Min. bestelaantal: | 1 stukdth Hamer |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | HOUTEN DOOS |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | L / C, T / T |
| Levering vermogen: | 20000 stukken per maand |
| Naam van het product: | DTH hamer | Reeks: | QL reeks QL4 QL5 QL6 QL8 |
|---|---|---|---|
| Voetklep: | zonder voetklep | Draad: | API 3 1/2 ''- Reg., API 2 7/8 ''- Reg., API 2 7/8 '' ALS |
| formaat: | 4“ 5“ 6“ 8“ Duim | Boorgatenwaaier: | 110mm254mm |
| Hoog licht: | onderaan gatenhamer,onderaan de gatenhamer |
||

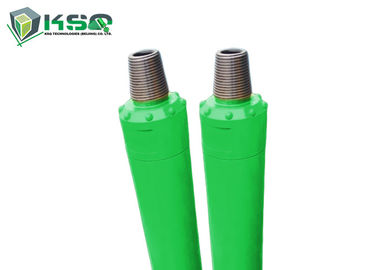

De hoge Hamer van de Luchtdruk DTH zonder Voetklep - QL-Reeksdth Hamer
DTH-Hamermodel:
4“ - de Hamer van QL4 DTH
5“ - de Hamer van QL5 DTH
6“ - de Hamer van QL6 DTH
8“ - de Hamer van QL8 DTH
QL (QL4 QL5 QL6 QL8) de Hamer van de Reeksreeks DTH - zonder Voetklep
Structuur en Specificatie:
| Beschrijving | Gewicht (kg) | ||||
| QL40 | QL50 | QL60 | QL80 | QL80 | |
| 1.Top sub | 6.50 | 13.70 | 20.00 | 34.00 | 35.00 |
| 2. O-ring van Hoogste Sub | 0,01 | 0,015 | 0,015 | 0,015 | 0,01 |
| 3.Breakout ring | - | - | - | 0,30 | 0,04 |
| 4.Check klep | 0,35 | 0,70 | 0,70 | 1.20 | 1.20 |
| 5. De lente | 0,05 | 0,10 | 0,10 | 0,10 | 0,10 |
| 6. Luchtverdeler | 1.50 | 2.00 | 3.50 | 6.00 | 7.00 |
| 7. Interne cilinder | 2.10 | 2.70 | 4.20 | 6.50 | 7.50 |
| 8. Zuiger | 8.50 | 15.00 | 23.00 | 42.50 | 48.00 |
| 9. Externe Cilinder | 15.20 | 24.00 | 30.00 | 59.00 | 75.00 |
| 10. Gidskoker | 1.80 | 3.00 | 4.00 | 6.30 | 12.00 |
| 11. O-ring van Eindering | 0,005 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Eindering | 0,20 | 0,40 | 0,60 | 1.40 | 1.70 |
| 13. Doorbraakring | - | - | - | 0,30 | 0,40 |
| 14. Aandrijvingsklem | 3.20 | 4.50 | 5.50 | 13.00 | 15.00 |
| 15. Boorbeetje | 9.00 | 16.00 | 25.00 | 35.00 | 50.00 |
QL (QL4 QL5 QL6 QL8) Reeksdth Hamer - zonder de Technische Parameter van de Voetklep
| Technische Gegevens | |||||
| Model | QL40 | QL50 | QL60 | QL80 | QL80 |
| Lengte (zonder Beetje) | 1070mm | 1090mm | 1183mm | 1330mm | 1340mm |
| Gewicht (zonder Beetje) | 40.00kg | 67.00kg | 92.00kg | 171.00kg | 203.00kg |
| Uitwendige diameter | φ99mm | φ126mm | φ146mm, φ148mm | φ180mm, φ185mm | φ203mm |
| Beetjesteel | QL40 | QL50 | QL60 | QL80 | QL80 |
| Gatenwaaier | φ110 - φ135mm | φ135- φ155mm | φ155 - φ203mm | φ195 - φ254mm | φ216 - φ254mm |
| Verbindingsdraad | API 2 3/8 ''- Reg. | API 2 3/8 ''- Reg., API 3 1/2 ''- Reg., API 2 7/8 ''- Reg. | API 3 1/2 ''- Reg. | API 4 1/2 ''- Reg. | API 4 1/2 ''- Reg. |
| Werkdruk | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.5 - 2.5 Mpa | 1.5 - 3.0 Mpa | 1.8 - 3.0 Mpa |
| Effecttarief bij 17 Bar | 30HZ | 28HZ | 25HZ | 22HZ | 22HZ |
| Geadviseerde Omwentelingssnelheid | 20 - 30 r/min | 20 - 35 r/min | 20 - 30 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Luchtconsumptie | 1.0Mpa: 5 m ³/min | 1.0Mpa: 7 m ³/min | 1.0Mpa: 9 m ³/min | 1.0Mpa: 12 m ³/min | 1.0Mpa: 16 m ³/min |
| 1.8Mpa: 9 m ³/min | 1.8Mpa: 14 m ³/min | 1.8Mpa: 18 m ³/min | 1.8Mpa: 22 m ³/min | 1.8Mpa: 28 m ³/min | |
| 2.4Mpa: 14 m ³/min | 2.4Mpa: 19 m ³/min | 2.4Mpa: 26 m ³/min | 2.4Mpa: 28 m ³/min | 2.4Mpa: 39 m ³/min | |
De kenmerken van de Hoge Hamers van de Luchtdruk DTH zonder Voetklep:
Het is een soort de hoge hamer van de luchtdruk DTH zonder voetklep, en het is ons nieuwste ontwerp. Het is ook één van de meest geavanceerde DTH-hamers in de wereld.
De distributiehamer van de Valvelesslucht, betrouwbaarder van luchtdistributie.
Goede verzegelbaarheid, geen water, en knipsels die in hamer in water binnengaan er bestaan borend.
De hoge Hamers van de Luchtdruk DTH zonder de Voordelen van de Voetklep:
1. Uit het probleem van de breuk van de voetklep en uitbreiding en samentrekking.
2. Lager energieverbruik en hogere effectfrequentie.
De het boren snelheid is 15-30% hoger dan met voetklep.
3. Eenvoudige structuur, betrouwbare delen, spanwijdte met lange levensuur, gemakkelijk en goedkoop onderhoud.
4. Lager lucht en olieverbruik. Het olieverbruik is over 10% lager dan met voetklep.
QL de Eigenschappen van reeksdth Hamers:
1. De betrouwbaardere distributie van de Valvelesslucht.
2. Het eenvoudige ontwerp van de zuiger. Spanwijdte met lange levensuur.
3. Efficiëntere energieoverdracht, snellere het boren snelheid, lage luchtconsumptie, en lager olieverbruik.
4. Minder interne delen, eenvoudige structuur, spanwijdte met lange levensuur, minder mislukking en gemakkelijker te handhaven omdat alle delen thermisch behandeld zijn.
5. Gemakkelijk te demonteren omdat hoogste sub, de aandrijvingsklem, en de externe cilinder door veelvoudige stappendraad worden aangesloten.
QL de Voordelen van reeksdth Hamers:
1. Eenvoudig en redelijk ontwerp, gemakkelijk te assembleren en te demonteren, laag probleemtarief.
2. Lage luchtconsumptie, vlotte boring, maximumeffectmacht, hoog penetratietarief.
3. Veelvoudige nauwkeurige thermische behandeling met alle hamerdelen om lange levensduur onder ruwste arbeidsvoorwaarden te verstrekken.
Toepassingen
Beschikbaar voor alle arbeidsvoorwaarden, hoge prestaties in overbelasting en waterput het boren projecten
DTH-Hamerpakket
De Hulpmiddelenmerk MIROC® van de rotsboring
De MIROC® de Hulpmiddelenproductregel van de Rotsboring door KSQ Technologieën (Peking) Co.Ltd. is het resultaat van jaren van geavanceerde techniek, precisie productie, en toewijding aan het gebruik van de materialen van uitstekende kwaliteit.
MIROC® de Hulpmiddelen van de rotsboring worden gebruikt door vele boorberoeps met betrekking tot mijnbouw, bouw, een tunnel gravend, en uithakkend projecten rond de bol.
MIROC® de Hulpmiddelen van de rotsboring omvatten:
Bedrijf
De uitzonderlijke technische bekwaamheid KSQ-van Technologieën (Peking) Co. Ltd.provides in ontwikkeling, productie, en toepassing. Het bedrijf heeft geavanceerde productieprocessen goedgekeurd om het staal en tussenvoegsels de van uitstekende kwaliteit van het wolframcarbide voor zijn rots boortoebehoren te verzekeren. Zijn personeel begrijpt de boringsbehoeften van cliënten en heeft de de dienstvaardigheden om de juiste boringshulpmiddelen voor de baan te adviseren.
Zijn ervaren productontwikkelaars kunnen douane tot hulpmiddelen ook leiden. Voorts introduceert het ontwikkelingsteam van het bedrijf innovatieve producten elk jaar – hulpmiddelen die streng op het gebied worden getest en om voorbij de industrieverwachtingen bewezen te presteren.
