| Plaats van herkomst: | China |
| Merknaam: | MIROC DTH Rock Drilling Tools |
| Certificering: | API |
| Modelnummer: | De Reeksdth Hamer van DHD en COP zonder Voetklep |
| Min. bestelaantal: | 1 stukdth Hamer |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | HOUTEN DOOS |
| Levertijd: | 10-15 dagen |
| Levering vermogen: | 20000 stukken per maand |
| Naam van het product: | DTH hamer | Reeks: | De Reeks van DHD en COP |
|---|---|---|---|
| Beetjesteel: | DHD3.5 COP44/DHD340 COP54/DHD350R DHD350Q COP64/DHD360 COP84/DHD380 DHD1120 | Type: | zonder voetklep |
| Werkdruk: | 1.0Mpa - 2.3Mpa | kleur: | Groene, Zwarte, Oranje, Blauwe, Gouden enz. |
| Hoog licht: | onderaan de hulpmiddelen van de gatenboring,onderaan de gatenhamer |
||

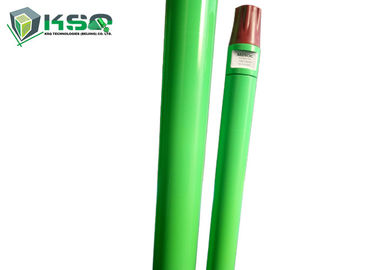

De hoge Hamer van de Luchtdruk DTH zonder Voetklep - COP/DHD-Reeksdth Hamer
DTH-Hamermodel:
3“ - de Hamer van IRL 3,5 DTH
COP Reeksdth Hamer
4“ - de Hamer van COP44 DTH
5“ - de Hamer van COP54 DTH
6“ - de Hamer van COP64 DTH
8“ - de Hamer van COP84 DTH
DHD-Reeksdth Hamer
4“ - de Hamer van DHD340 DTH
5“ - de Hamer van DHD350 DTH
6“ - de Hamer van DHD360 DTH
8“ - de Hamer van DHD380 DTH
12“ - de Hamer van DHD1120 DTH
De Reeksdth Hamer van DHD en COP zonder de Structuur en de Specificatie van de Voetklep:
| Beschrijving | Gewicht (kg) | ||||
| IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
|
| 1.Top sub | 4.20 | 6.50 | 6.00 | 13.70 | 13.30 |
| 2. O-ring van Hoogste Sub | 0,01 | 0,01 | 0,01 | 0,015 | 0,015 |
| 3.Breakout ring | - | - | - | - | - |
| 4.Check klep | 0,20 | 0,35 | 0,30 | 0,70 | 0,70 |
| 5. De lente | 0,02 | 0,05 | 0,05 | 0,10 | 0,10 |
| 6. Luchtverdeler | 0,80 | 1.50 | 1.30 | 2.00 | 1.90 |
| 7. Interne cilinder | 1.30 | 2.10 | 1.90 | 2.80 | 2.70 |
| 8. Zuiger | 5.50 | 8.50 | 7.80 | 15.00 | 14.50 |
| 9. Externe Cilinder | 9.50 | 15.20 | 14.60 | 24.00 | 23.00 |
| 10. Gidskoker | 1.00 | 1.30 | 1.20 | 2.60 | 2.50 |
| 11. O-ring van Eindering | 0,05 | 0,01 | 0,005 | 0,01 | 0,01 |
| 12. Eindering | 0,15 | 0,30 | 0,20 | 0,50 | 0,50 |
| 13. Doorbraakring | - | - | - | - | - |
| 14. Aandrijvingsklem | 1.90 | 3.40 | 3.40 | 6.50 | 6.20 |
| 15. Boorbeetje | 5.00 | 9.00 | 8.50 | 16.00 | 15.50 |
| Beschrijving | Gewicht (kg) | ||||
| DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 | |
| 1.Top sub | 13.70 | 20.00 | 23.00 | 34.00 | 70.00 |
| 2. O-ring van Hoogste Sub | 0,015 | 0,02 | 0,015 | 0,015 | 0,040 |
| 3.Breakout ring | - | - | - | 0,30 | 0,80 |
| 4.Check klep | 0,70 | 0,70 | 0,70 | 1.20 | 2.00 |
| 5. De lente | 0,10 | 0,10 | 0,10 | 0,10 | 0,10 |
| 6. Luchtverdeler | 2.00 | 3.50 | 4.50 | 6.00 | 16.00 |
| 7. Interne cilinder | 2.80 | 4.20 | 6.50 | 6.50 | 25.00 |
| 8. Zuiger | 15.00 | 23.00 | 28.00 | 42.50 | 113.00 |
| 9. Externe Cilinder | 25.00 | 31.50 | 40.00 | 60.00 | 173.00 |
| 10. Gidskoker | 3.20 | 6.50 | 7.50 | 5.30 | 24.00 |
| 11. O-ring van Eindering | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 |
| 12. Eindering | 0,50 | 0,60 | 0,80 | 1.20 | 4.00 |
| 13. Doorbraakring | - | - | - | 0,30 | 0,80 |
| 14. Aandrijvingsklem | 4.00 | 6.00 | 8.00 | 17.50 | 46.00 |
| 15. Boorbeetje | 15.90 | 26.00 | 28.50 | 40.00 | 140.00 |
De Reeksdth Hamer van DHD en COP zonder de Technische Parameters van de Voetklep
| Technische Gegevens | |||||
| Model | IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
| Lengte (zonder Beetje) | 888mm | 1011mm | 986mm | 1110mm | 1110mm |
| Gewicht (zonder Beetje) | 25.00kg | 43.20kg | 37.00kg | 69.00kg | 66.00kg |
| Uitwendige diameter | φ82mm | φ99mm | φ92mm | φ126mm | φ116mm |
| Beetjesteel | IR3.5 |
COP44 /DHD340 |
COP44 /DHD340 |
COP54 /DHD350R |
COP54 /DHD350R |
| Gatenwaaier | φ90 - φ115mm | φ110 - φ135mm | φ105 - φ120mm | φ135 - φ155mm | φ127 - φ145mm |
| Verbindingsdraad | API 2 3/8 ''- Reg. | API 2 3/8 ''- Reg. | API 2 3/8 ''- Reg. | API 2 3/8 ''- Reg., API 3 1/2 ''- Reg., API 2 7/8 ''- Reg., API 2 7/8 '' ALS | API 2 3/8 ''- Reg., API 3 1/2 ''- Reg., API 2 7/8 ''- Reg. |
| Werkdruk | 1.0 - 1.5 Mpa | 1.2 - 2.0 Mpa | 1.2 - 2.0 Mpa | 1.3 - 2.3 Mpa | 1.3 - 2.3 Mpa |
| Effecttarief bij 17 Bar | 25HZ | 30HZ | 30HZ | 28HZ | 28HZ |
| Geadviseerde Omwentelingssnelheid | 25 - 40 r/min | 22 - 35 r/min | 25 - 40 r/min | 20 - 35 r/min | 20 - 35 r/min |
| Luchtconsumptie | 1.0Mpa: 3.8 m ³/min | 1.0Mpa: 6 m ³/min | 1.8Mpa: 8 m ³/min | 1.0Mpa: 7 m ³/min | 1.0Mpa: 7 m ³/min |
| 1.5Mpa: 7.5 m ³/min | 1.8Mpa: 10m ³/min | 2.4Mpa: 13 m ³/min | 1.8Mpa: 14 m ³/min | 1.8Mpa: 13.5 m ³/min | |
| 2.4Mpa: 15 m ³/min | 2.4Mpa: 19 m ³/min | 2.4Mpa: 18 m ³/min | |||
| Technische Gegevens | |||||
| Model | DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| Lengte (zonder Beetje) | 1102mm | 1238mm | 1258mm | 1359mm | 1880mm |
| Gewicht (zonder Beetje) | 68.00kg | 98.00kg | 120.00kg | 175.00kg | 474.00kg |
| Uitwendige diameter | φ126mm | φ142mm, φ146mm | φ165mm | φ180mm, φ185mm | φ275mm |
| Beetjesteel |
ND55C /DHD350Q |
COP64 /DHD360 |
COP64 /DHD360 |
COP84 /DHD380 |
DHD1120 |
| Gatenwaaier | φ135 - φ155mm | φ155 - φ203mm | φ175 - φ216mm | φ195 - φ254mm | φ305 - φ445mm |
| Verbindingsdraad | API 2 3/8 ''- Reg., API 3 1/2 ''- Reg., API 2 7/8 ''- Reg. | API 3 1/2 ''- Reg. | API 3 1/2 ''- Reg. | API 4 1/2 ''- Reg. | API 6 5/8 ''- Reg. |
| Werkdruk | 1.3 - 2.3 Mpa | 1.5 - 3.0 Mpa | 1.5 - 3.0 Mpa | 1.5 - 3.0 Mpa | 2.0 - 3.5 Mpa |
| Effecttarief bij 17 Bar | 28HZ | 25HZ | 23HZ | 22HZ | 20HZ |
| Geadviseerde Omwentelingssnelheid | 20 - 35 r/min | 20 - 30 r/min | 20 - 30 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Luchtconsumptie | 1.0Mpa: 8 m ³/min | 1.0Mpa: 9 m ³/min | 1.0Mpa: 11 m ³/min | 1.0Mpa: 12 m ³/min | 1.0Mpa: 28 m ³/min |
| 1.8Mpa: 14 m ³/min | 1.8Mpa: 18 m ³/min | 1.8Mpa: 20 m ³/min | 1.8Mpa: 22 m ³/min | 1.8Mpa: 50 m ³/min | |
| 2.4Mpa: 19 m ³/min | 2.4Mpa: 26 m ³/min | 2.4Mpa: 28 m ³/min | 2.4Mpa: 28 m ³/min | 2.4Mpa: 71 m ³/min | |
De kenmerken van de Hoge Hamers van de Luchtdruk DTH zonder Voetklep:
Het is een soort de hoge hamer van de luchtdruk DTH zonder voetklep, en het is ons nieuwste ontwerp. Het is ook één van de meest geavanceerde DTH-hamers in de wereld.
De hoge Hamers van de Luchtdruk DTH zonder de Voordelen van de Voetklep:
1. Uit het probleem van de breuk van de voetklep en uitbreiding en samentrekking.
2. Lager energieverbruik en hogere effectfrequentie.
De het boren snelheid is 15-30% hoger dan met voetklep.
3. Eenvoudige structuur, betrouwbare delen, spanwijdte met lange levensuur, gemakkelijk en goedkoop onderhoud.
4. Lager lucht en olieverbruik. Het olieverbruik is over 10% lager dan met voetklep.
De Eigenschappen van de Reeksdth Hamers van DHD en COP:
1. De betrouwbaardere distributie van de Valvelesslucht.
2. Het eenvoudige ontwerp van de zuiger. Spanwijdte met lange levensuur.
3. Efficiëntere energieoverdracht, snellere het boren snelheid, lage luchtconsumptie, en lager olieverbruik.
4. Minder interne delen, eenvoudige structuur, spanwijdte met lange levensuur, minder mislukking en gemakkelijker te handhaven omdat alle delen thermisch behandeld zijn.
5. Gemakkelijk te demonteren omdat hoogste sub, de aandrijvingsklem, en de externe cilinder door veelvoudige stappendraad worden aangesloten.
De Voordelen van de Reeksdth Hamers van DHD/COP:
1. Eenvoudig en redelijk ontwerp, gemakkelijk te assembleren en te demonteren, laag probleemtarief.
2. Lage luchtconsumptie, vlotte boring, maximumeffectmacht, hoog penetratietarief.
3. Veelvoudige nauwkeurige thermische behandeling met alle hamerdelen om lange levensduur onder ruwste arbeidsvoorwaarden te verstrekken.
Toepassingen
Beschikbaar voor alle arbeidsvoorwaarden, hoge prestaties in overbelasting en waterput het boren projecten
De Hulpmiddelenmerk MIROC® van de rotsboring
De MIROC® de Hulpmiddelenproductregel van de Rotsboring door KSQ Technologieën (Peking) Co.Ltd. is het resultaat van jaren van geavanceerde techniek, precisie productie, en toewijding aan het gebruik van de materialen van uitstekende kwaliteit.
MIROC® de Hulpmiddelen van de rotsboring worden gebruikt door vele boorberoeps met betrekking tot mijnbouw, bouw, een tunnel gravend, en uithakkend projecten rond de bol.
MIROC® de Hulpmiddelen van de rotsboring omvatten:
Bedrijf
De uitzonderlijke technische bekwaamheid KSQ-van Technologieën (Peking) Co. Ltd.provides in ontwikkeling, productie, en toepassing. Het bedrijf heeft geavanceerde productieprocessen goedgekeurd om het staal en tussenvoegsels de van uitstekende kwaliteit van het wolframcarbide voor zijn rots boortoebehoren te verzekeren. Zijn personeel begrijpt de boringsbehoeften van cliënten en heeft de de dienstvaardigheden om de juiste boringshulpmiddelen voor de baan te adviseren.
Zijn ervaren productontwikkelaars kunnen douane tot hulpmiddelen ook leiden. Voorts introduceert het ontwikkelingsteam van het bedrijf innovatieve producten elk jaar – hulpmiddelen die streng op het gebied worden getest en om voorbij de industrieverwachtingen bewezen te presteren.
