naam: | Zelf boorankerbout | Capaciteit: | 200KN-8000KN |
---|---|---|---|
Type: | Ankerbout, Zelf Booranker | Diameter van: | 25mm130mm |
kleur: | gebaseerd op klanten | De Diameter van het boorbeetje: | 51mm |
Hoog licht: | zelf boorbouten,zelf boorankers |
Het zelf Boorbeetje die van Ankerbouten R32 160mm aanpassen die, Dia 51mm Boorbeetje koppelen
Ankerbout
De ankerbout betekent een staaf die de structuren of de geotechnische lading naar een stabiele rotsvormingen overbrengt,
het consistsof staaf, boorbeetje, koppeling, plaat, het voegen sluit en noot af. Het is wijd gebruikt in het tunnling,
mijnbouw, hellingsstabilisatie, tunneldiseasestreatment en dak het steunen van undergroundworks. Het is voor
de losse grond (de klei, schuurt brosse enz.) wordt Holle ankerstaaf gemaakt van naadloze buis met met hoge weerstand.
Eigenschappen van Holle Voegende Ankerbout:
Het holle ontwerp, voert de het voegen buisfunctie uit, vermijdt het mortierverlies wanneer het traditionele voegen
teruggetrokken buis. Het voegen van hoogtepunt, en kan de druk bereiken voegend om projectkwaliteit te verbeteren.
Het centrum is goed, kan mortor het boutlichaam verpakken samen, zodat het corrosie aan achibe kan vermijden
term ondersteunende doeleinden.
Gemakkelijke installatie, zonder onsiteverwerking van draden. Het kan gemakkelijk een plaat, noot worden geïnstalleerd.
Van de selt-boring de Beschrijving Ankerbout
Het kan, en organismen die als geheel voegen verankeren boren.
Het heeft brede specificaties. Diameter: 25130mm.
Qucik en gemakkelijke bouw, hoog rendement.
Gebruikte ondoordringbare omringende rotsen.
Foto's

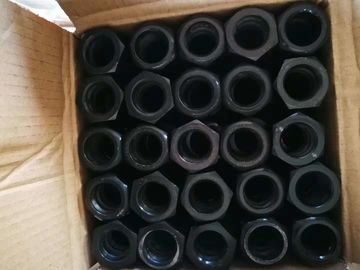

Ankerbout met Hexuitdraainoot
R32 Beetje
R32-koppelende 160mm
Ankerbout
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Buitendiameter (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
Interne diameter (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
Uiteindelijke lading capaciteit (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
Opbrengstlading capaciteit (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
Treksterkte, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
Opbrengststerkte, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
Gewicht (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
Draadtype (linker) |
ISO10208 |
ISO1720 |
MAIT76 norm |
|||||
Staalkwaliteit |
En10083-1 En10083-1 (het staal van de Legeringsstructuur) |
|||||||
Vergeleken bij koolstofstaal, heeft het staal van de legeringsstructuur hoge anticorrosieve capaciteit en hoge mechanisch. |
Ankerplaat
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
Afmeting (mm) |
150*150 |
200*200 |
200*200 |
200*200 |
200*200 |
250*250 |
250*250 |
250*250 |
Dikte (mm) |
8 |
10 |
12 |
12 |
20 |
40 |
40 |
40 |
Gatendiameter (mm) |
30 |
35 |
35 |
41 |
60 |
60 |
80 |
80 |
Gewicht (KG/PC) |
1.4 |
3 |
3.7 |
3.6 |
8.8 |
18.5 |
18 |
18 |
Koude met meetkunde wordt misvormd die |
Ankerkoppeling
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Buitendiameter (mm) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
Lengte (mm) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
Gewicht | 0,45 | 0,7 | 0,75 | 1.4 | 1.7 | 1.9 | 6.4 | 6.4 |
Het machinaal bewerkte middeneinde van de staalkoppeling |
Boorbeetje
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
diameter (mm) | 41,51 | 51,76,90 | 90.100.110.115.130 | 130.150.160.180.200 | ||||
Verhard dwarsbeetje (EX) |
Verhard dwarsbeetje voor losse aan middelgrote dichte voorwaarde met kleine keien. | |||||||
Wolfram dwarsbeetje (EXX) |
TC dwarsbeetje voor zachte aan middelgrote rots voor mations | |||||||
Verhard knoopbeetje (S) |
Verhard buuton beetje voor unconsolidated rots met keien. | |||||||
De knoopbeetje van de wolframkoolstof (ESS) |
Knoopbeetje met TC tussenvoegsels voor middelgrote rots voor vormingen. | |||||||
Verhard boogbeetje (eg) |
Het verharde boorbeetje met geoptimaliseerde meetkunde voor unconsoliddated grond met kleine keien. |
|||||||
De boogbeetje van de wolframkoolstof (ECC) |
TC boorbeetje met geoptimaliseerde meetkunde voor zachte aan middelgrote rotsvormingen. | |||||||
Verharde dalingscenterboor (EY) |
Verhard dwarsbeetje voor losse aan middelgrote dichte grondvoorwaarden | |||||||
TC dalingscenterboor (EY) |
TC boorbeetje voor zachte aan middelgrote rotsvormingen. | |||||||
Het gieten van kleibeetje (EW) |
Caly gietend kleibeetje met geoptimaliseerde meetkunde voor zeer zacht tot zacht. | |||||||
Machinaal bewerkt staalbeetje of Casring-staalbeetje |
Ankernoot
R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
Zeer belangrijke grootte (mm) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
Lengte (mm) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
Gewicht (kg/pc) | 0,25 | 0,35 | 0,35 | 0,5 | 1.55 | 1.55 | 3.6 | 3.6 |
Machinaal bewerkte staalnoot of gietende staalnoot |
Van de t-draad de Gegevens van Technial Ankerbout
Bartype |
Buiten (mm) |
Binnen (mm) |
Kruis (mm2) |
Uiteindelijk KN |
Opbrengst KN |
Gewicht (kg/m) |
Verlaten draad Rechts |
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Lift of recht |
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Lift of recht |
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Lift of recht |
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Lift of recht |
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Lift of recht |
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Lift of recht |
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Lift of recht |
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Lift of recht |
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Lift of recht |
KSQ-Technologieën (Peking) Co. Ltd is een bedrijf dat zich op de behoeften van de bouw en de mijnbouw, met overweging bij het verstrekken van oplossingen voor de volgende unieke problemen zal richten:
KSQ-Technologieën (Peking) Co. Ltd heeft significante ervaring en de bekwaamheid in de levering van materialen, componenten, gebeëindigde goederen, ontwierp speciaal/gebouwd materiaal, en de diensten van China. Het bedrijf richt zich op middelgroot tot grote schaalcliënten die projecten en hoofduitbreiding doen, evenals op firma's die steun met voor consumptie geschikte producten, onderhoud, en reparatieverrichtingen vereisen.
Markering: Zelf Boorankerbolts.r32 beetje, R32-Koppeling
