| Plaats van herkomst: | China |
| Merknaam: | MIROC Rock Drilling Tools |
| Certificering: | API |
| Modelnummer: | NUMA-Reeksdth Hamer |
| Min. bestelaantal: | 1 stukdth Hamer |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | HOUTEN DOOS |
| Levertijd: | 10-15 dagen |
| Betalingscondities: | L / C, T / T |
| Levering vermogen: | 20000 stukken per maand |
| Naam van het product: | DTH hamer | Reeks: | NUMA 100, NUMA 120, NUMA 125 Reeksen |
|---|---|---|---|
| formaat: | 225mm, 275mm | Type: | Met Voetklep, zonder Voetklep |
| Gebruik: | Het een tunnel graven, Mijnbouw, het Uithakken, Waterput | kleur: | Groene, Zwarte, Oranje, Blauwe, Gouden enz. |
| Hoog licht: | onderaan gatenhamer,onderaan de gatenhamer |
||

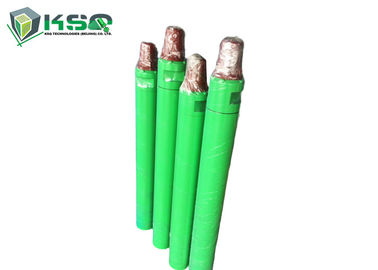

NUMA-Hoge de Luchtdruk van de Reeksdth hamer met Spanwijdte Met lange levensuur
Eigenschappen:
1. Eenvoudig en redelijk ontwerp, gemakkelijk te assembleren en te demonteren, laag probleemtarief.
2. Lage luchtconsumptie, vlotte boring, maximumeffectmacht, hoog penetratietarief.
3. Veelvoudige nauwkeurige thermische behandeling met alle hamerdelen om langste levensduur onder ruwste arbeidsvoorwaarden te verstrekken.
De kenmerken van de Hoge Hamers van de Luchtdruk DTH met Voetklep:
Het is een soort de valveless hoge hamer van de luchtdruk DTH met voetklep. Het heeft de volgende voordelen:
De hoofdlijnen zijn zoals volgend:
1. De betrouwbaardere distributie van de Valvelesslucht.
2. Eenvoudig ontwerp van de zuiger. Spanwijdte met lange levensuur.
3. Efficiëntere energieoverdracht, snellere het boren snelheid, lage luchtconsumptie en lager olieverbruik.
4. Minder interne delen, eenvoudige structuur, spanwijdte met lange levensuur, minder mislukking en gemakkelijker te handhaven omdat alle delen thermisch behandeld zijn.
5. Gemakkelijk te demonteren omdat hoogste sub, de aandrijvingsklem en de externe cilinder door veelvoudige stappendraad worden aangesloten.
NUMA-de Drukdth Hamer van de Reeks Hoge Lucht met de Specificatie van de Voetklep:
| De hoge Hamer van de Luchtdruk DTH met Voetklep - NUMA-Reeksdth Hamer | |||
| Beschrijving | Gewicht (kg) | ||
| N100 | N120 | N125 | |
| 1.Top sub | 59.00 | 70.00 | 70.00 |
| 2. O-ring van Hoogste Sub | 0,03 | 0,04 | 0,04 |
| 3.Breakout ring | 0,40 | 0,80 | 0,80 |
| 4.Check klep | 1.60 | 3.00 | 3.00 |
| 5. De lente | 0,30 | 0,10 | 0,10 |
| 6. Compressiebuffer | 0,60 | 1.00 | 1.00 |
| 7. Luchtverdeler | 11.50 | 20.00 | 20.00 |
| 8. Interne cilinder | 11.00 | 23.00 | 23.00 |
| 9. Zuiger | 62.00 | 125.00 | 125.00 |
| 10. Externe Cilinder | 112.00 | 170.00 | 170.00 |
| 11. Geleide Koker | - | 18.00 | - |
| 12. O-ring van Eindering | 0,03 | 0,04 | 0,01 |
| 13. Eindering | 1.50 | 4.50 | 4.00 |
| 14. Doorbraakring | 0,40 | 0,80 | 0,80 |
| 15. Aandrijvingsklem | 26.00 | 49.00 | 45.00 |
| 16. Boorbeetje | 115.00 | 120.00 | 175.00 |
| Technische Gegevens | |||
| Model | N100 | N120 | N125 |
| Lengte (zonder Beetje) | 1510mm | 1900mm | 1900mm |
| Gewicht (zonder Beetje) | 288.00kg | 485.00kg | 480.00kg |
| Uitwendige diameter | φ226mm | φ275mm | φ275mm |
| Beetjesteel | NUMA100 | NUMA120 | NUMA125 |
| Gatenwaaier | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
| Verbindingsdraad | API 4 1/2 ''- Reg., API 6 5/8 ''- Reg. | API 6 5/8 ''- Reg. | API 6 5/8 ''- Reg. |
| Werkdruk | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| Effecttarief bij 17 Bar | 18HZ | 16HZ | 16HZ |
| Geadviseerde Omwentelingssnelheid | 15 - 25 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Luchtconsumptie | 1.0Mpa: 22 m ³/min | 1.0Mpa: 30 m ³/min | 1.0Mpa: 30 m ³/min |
| 1.8Mpa: 45 m ³/min | 1.8Mpa: 56 m ³/min | 1.8Mpa: 56 m ³/min | |
| 2.4Mpa: 60 m ³/min | 2.4Mpa: 78 m ³/min | 2.4Mpa: 78 m ³/min | |
De kenmerken van de Hoge Hamers van de Luchtdruk DTH zonder Voetklep:
Het is een soort de hoge hamer van de luchtdruk DTH zonder voetklep, en het is ons nieuwste ontwerp. Het is ook één van de meest geavanceerde DTH-hamers in de wereld.
Het heeft de volgende voordelen:
1. Uit het probleem van de breuk van de voetklep en uitbreiding en samentrekking.
2. Lager energieverbruik en hogere effectfrequentie. De het boren snelheid is 15-30% hoger dan met voetklep.
3. Eenvoudige structuur, betrouwbare delen, spanwijdte met lange levensuur, gemakkelijk en goedkoop onderhoud.
4. Lager lucht en olieverbruik. Het olieverbruik is over 10% lager dan met voetklep.
NUMA-de Drukdth Hamer van de Reeks Hoge Lucht zonder de Specificatie van de Voetklep:
| De hoge Hamer van de Luchtdruk DTH zonder Voetklep - n-Reeksdth Hamer | |||
| Beschrijving | Gewicht (kg) | ||
| N100A | N120A | N125A | |
| 1.Top sub | 59.00 | 70.00 | 70.00 |
| 2. O-ring van Hoogste Sub | 0,03 | 0,04 | 0,04 |
| 3.Breakout ring | 0,50 | 0,80 | 0,80 |
| 4.Check klep | 1.40 | 2.00 | 2.00 |
| 5. De lente | 0,30 | 0,10 | 0,10 |
| 6. Luchtverdeler | 10.50 | 16.00 | 16.00 |
| 7. Interne cilinder | 12.50 | 25.00 | 25.00 |
| 8. Zuiger | 77.00 | 113.00 | 113.00 |
| 9. Externe Cilinder | 110.00 | 170.00 | 170.00 |
| 10. Gidskoker | 4.50 | 25.00 | 23.00 |
| 11. O-ring van Eindering | 0,02 | 0,01 | 0,01 |
| 12. Eindering | 1.90 | 4.50 | 4.00 |
| 13. Doorbraakring | 0,50 | 0,80 | 0,80 |
| 14. Aandrijvingsklem | 25.50 | 48.00 | 45.00 |
| 15. Boorbeetje | 106.00 | 164.00 | 175.00 |
| Technische Gegevens | |||
| Model | N100A | N120A | N125A |
| Lengte (zonder Beetje) | 1545mm | 1880mm | 1880mm |
| Gewicht (zonder Beetje) | 305.00kg | 475.00kg | 470.00kg |
| Uitwendige diameter | φ226mm | φ275mm | φ275mm |
| Beetjesteel | NUMA100 | NUMA120 | NUMA125 |
| Gatenwaaier | φ254 - φ311mm | φ305- φ445mm | φ305- φ445mm |
| Verbindingsdraad | API 4 1/2 ''- Reg., API 5 1/2 ''- Reg. | API 5 1/2 ''- Reg., API 6 5/8 ''- Reg. | API 5 1/2 ''- Reg., API 6 5/8 ''- Reg. |
| Werkdruk | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa | 2.0 - 3.5 Mpa |
| Effecttarief bij 17 Bar | 20HZ | 20HZ | 20HZ |
| Geadviseerde Omwentelingssnelheid | 15 - 25 r/min | 15 - 25 r/min | 15 - 25 r/min |
| Luchtconsumptie | 1.0Mpa: 22 m ³/min | 1.0Mpa: 28 m ³/min | 1.0Mpa: 28 m ³/min |
| 1.8Mpa: 40 m ³/min | 1.8Mpa: 50 m ³/min | 1.8Mpa: 50 m ³/min | |
| 2.4Mpa: 65 m ³/min | 2.4Mpa: 71 m ³/min | 2.4Mpa: 71 m ³/min | |
